结构简介

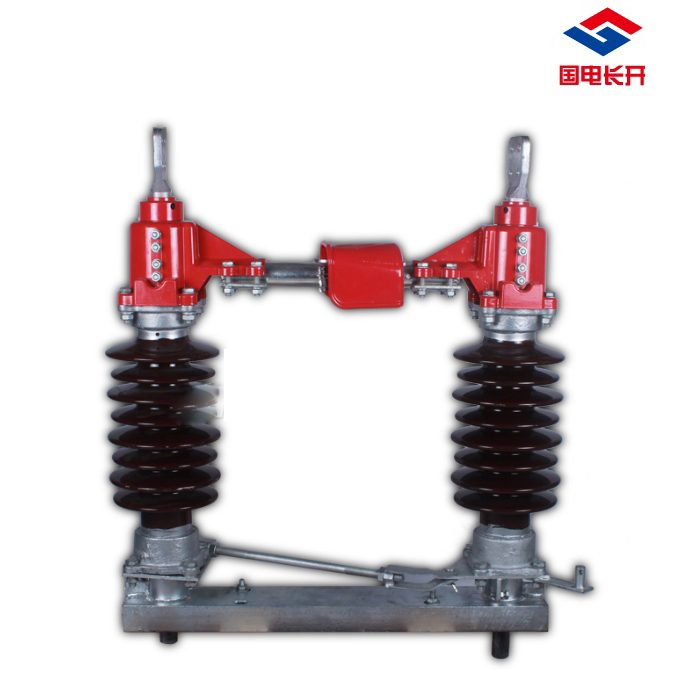

GW4系列隔离开关每极有两个瓷柱，分别装在底座两端轴承上，以交叉连杆连接（GW4-10系列隔离开关只有一个瓷柱装在底座一端轴承上，另一个瓷柱固定装在底座的另一端）可以水平旋转。

GW4系列隔离开关导电闸刀分成两半，分别固定在两个瓷柱的顶上，作水平分合闸、触头接触地方是在两个瓷柱的中间，用操动机构操动一个瓷柱及导电转动91度，另一个瓷柱及导电体也由连杆传动转动91度，（GW4-10系列隔离开关当操作机构操动时，只有转在底座轴承上一端的瓷柱及导电体转动91度 ，另一端固定），于是闸刀便向同一侧方向断开或闭合。

GW14-10系列隔离开关配用CS11-1型手力操动机构操动。

GW14-15系列隔离开关配用CS11-1型手力操动机构操动。

GW4-40.5系列隔离开关配用CS11型手力操动机构操动。

GW4-126（72.5）系列隔离开关配用CS11-1型手力操动机构操动。

GW4-40.5D系列隔离开关配用CS8-6D型手力操动机构操动。

GW4-126D（40.5D）系列隔离开关配用CS8-6D型手力操动机构操动。

GW4系列隔离开关由底座，绝缘支柱及导电部分组成。
GW4系列隔离开关每极有两个瓷柱，分别装在底座两端轴承上，以交叉连杆连接（GW4系列隔离开关只有一个瓷柱装在底座一端轴承上，另一个瓷柱固定在底座的另一端）可以水平旋转。
GW4系列隔离开关导电闸刀分成两半，分别固定在两个瓷柱的顶上，作水平分合闸、触头接触地方是在两个瓷柱的中间，用操动机构一个瓷柱及导电体转动9，另一个瓷柱及导电体也由连杆转动9，（GW4系列隔离开关当操动机构操动时，只有装在底座轴承上一端的瓷柱及导电体转动9，另一端固定），于是闸刀便向同一侧方向断开或闭合。

其中型号包括: GW4-40.5/630A，GW4-40.5/1250A, GW4-40.5/2000A
防污型:GW4-40.5W/630A，GW4-40.5W/1250A,GW4-40.5W/2000A；
高原型:GW4-40.5G/630A，GW4-40.5G/1250A,GW4-40.5G/2000A；
GW4-40.5型单接地： GW4-40.5DWG/630A，GW4-40.5DWG/1250A,GW4-40.5DWG/2000A；
GW4-40.5型双接地：GW4-40.5IIDW/630A，GW4-40.5IIDW/1250A,GW4-40.5IIDW/2000A
